FEM Draw

Описание

Назначение проекта: рисовалка скалярных и векторных полей.

Язык программирования: C++

Фреймворк: Qt4 / Qt5 или WinAPI

Лицензия: GNU GPL v3

Программа предназначена для рисования скалярных и векторных полей. На данный момент поддерживаются только двумерные графики. Описание форматов данных приведено ниже.

Есть две версии программы - первая (обозначим ее Q) использует Qt, вторая (пусть будет W) использует WinAPI. У обеих версий есть свои достоинства и недостатки:

Q - кроссплатформенная, W - только под Windows;
В Q поддерживаются русский и английский языки интерфейса, в W - только английский;
W - компактная, Q - довольно большая (статически слинкованный исполняемый файл занимает несколько мегабайт);
W умеет сохранять изображения только в форматах png, bmp, jpg, gif и tga, Q, помимо этого, работает с svg и pdf, а также с тем, с чем умеет работать конкретная версия Qt;
В Q изолинии и линии векторов рисуются более плавно и красиво, чем в W.

В остальном же отличия несущественны.

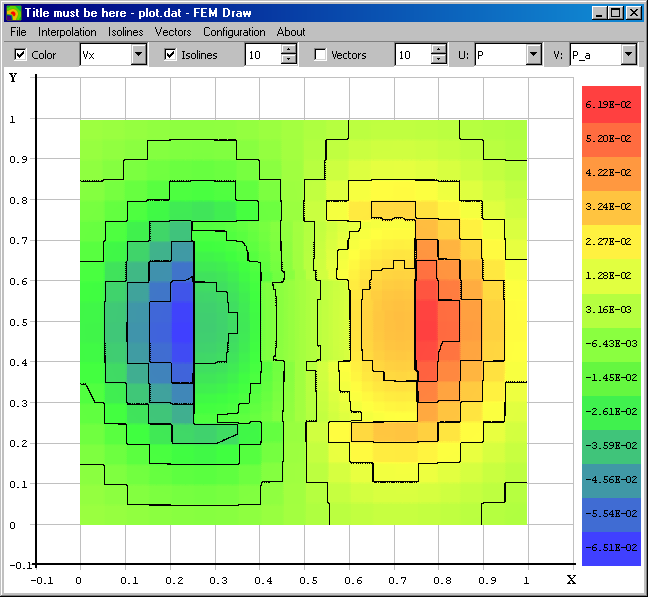

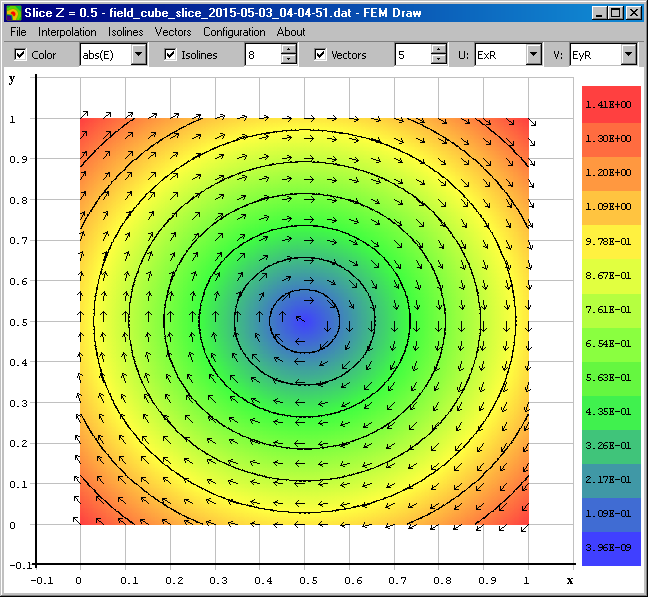

Скриншоты

Загрузка

Git:
https://github.com/AlienCowEatCake/fem_draw.git

Бинарные сборки:

Компилятор	Версия	ОС	Исполняемый файл	Размер
MinGW 3.4.2, Qt 4.4.3	1.8, Qt, x86	Windows 98 SE и выше	fem_draw_qt.exe	7.72 MiB
MinGW 3.4.2	1.8, WinAPI (ANSI), x86	Windows 95 и выше	fem_draw_winapi_ansi.exe	515.5 KiB
GCC 4.8.5, Qt 4.8.7	1.8, Qt, x86	Эквивалент Debian GNU/Linux 5.0 и выше	fem_draw_qt_i486-linux-gnu.elf	12.42 MiB
GCC 4.8.5, Qt 4.8.7	1.8, Qt, x64	Эквивалент Debian GNU/Linux 5.0 и выше	fem_draw_qt_x86_64-linux-gnu.elf	11.87 MiB
Clang 5.0, Qt 5.3.2	1.8, Qt, x64	Mac OS X 10.6 64-bit и выше	fem_draw_qt.dmg	22.61 MiB

Архив версий:
Releases/

Список изменений

https://github.com/AlienCowEatCake/fem_draw/commits/master

Формат входных данных

На вход программе подаются данные в формате Tecplot. Допустимыми являются ASCII-данные типа Two-dimensional Ordered Data. Значения должны быть заданы в узлах (nodal data). Поддержка Finite Element Data и cell-centered data планируется в отдаленном будущем.

Подробные примеры можно найти в документации к Tecplot или в каталоге examples проекта. Краткий пример:

TITLE = "Example"
VARIABLES = "X", "Y", "Val1", "Val2"
ZONE I=3, J=3, F=POINT
0 0  100 100
0 1   90 100
0 2   80 100
1 0   85  80
1 1   70  85
1 2   90  85
2 0   95  70
2 1   75  75
2 2   70  80

Компиляция

Для компиляции версии с Qt требуется Qt версии 4.4.3 и выше. С более ранними версиями работоспособность возможна, но не проверялась. Внешних зависимостей нет. Компиляция производится стандартным способом (qmake fem_draw_qt.pro, затем make). Шаблоны сборочных скриптов под Windows можно найти в каталоге buildscripts.

Для компиляции версии с WinAPI требуется компилятор C++ (поддерживаются MSVC6 и выше, MinGW 3.4 и выше, OpenWatcom 1.9). Внешних зависимостей (кроме заголовочных файлов WinAPI) нет. Можно также воспользоваться шаблонами скриптов из buildscripts или же использовать проект fem_draw_winapi.pro. Если есть необходимость использовать Visual Studio в качестве IDE, можно создать проект в ней, добавив в него необходимые файлы (осторожно, нужно будет либо не добавлять манифест из каталога с исходными кодами, либо отключить генерацию манифеста в свойствах проекта).
